Mikä on katos arkkitehtuurissa?

Mikä on a Katos arkkitehtuurissa? Suora vastaus

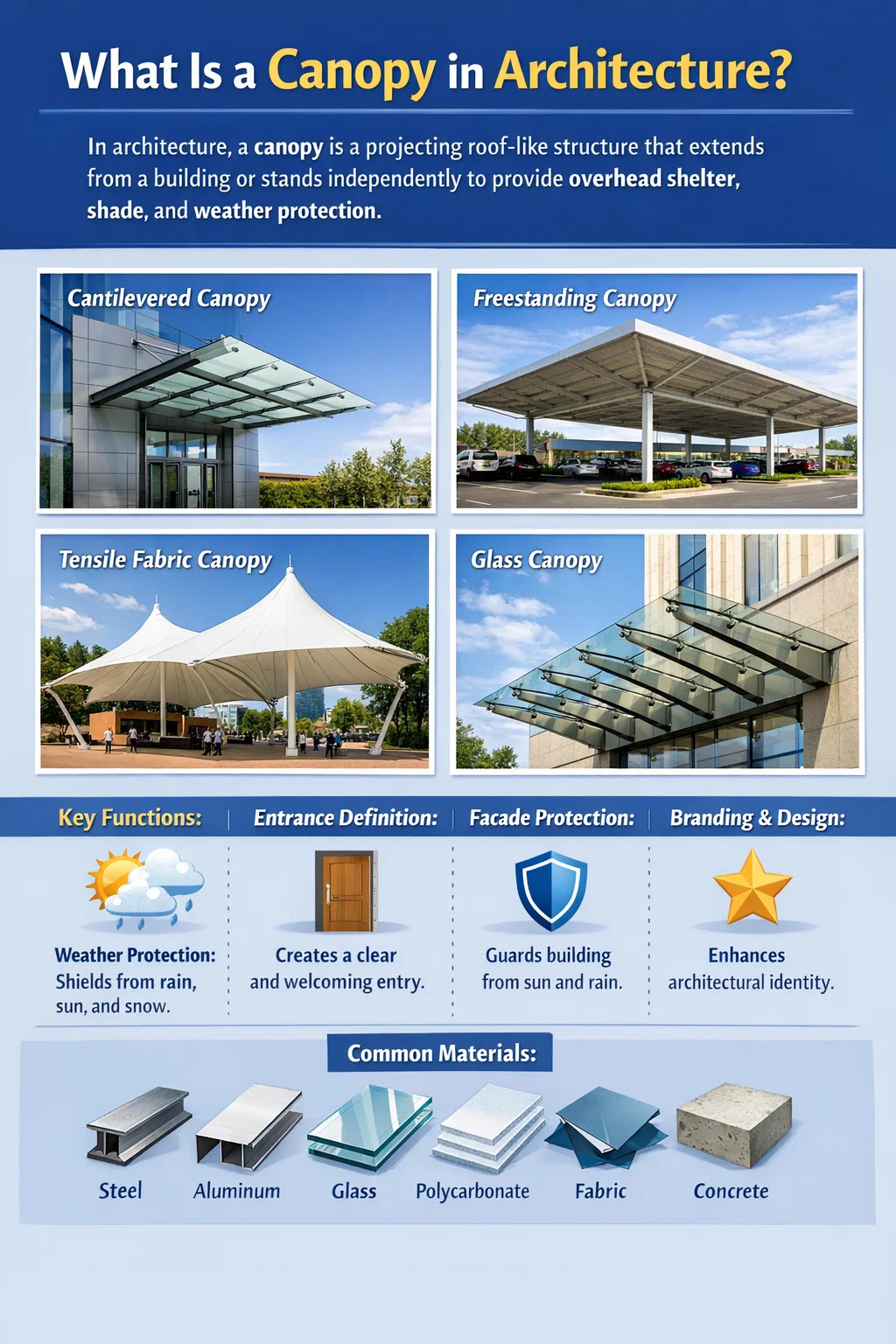

Arkkitehtuurissa katos on ulkoneva kattomainen rakenne, joka ulottuu rakennuksesta tai seisoo itsenäisesti tarjoamaan kattosuojaa, varjoa ja sääsuojaa sen läpi liikkuville tai sen alla oleville ihmisille. Se sijoitetaan tyypillisesti sisäänkäyntien, käytävien, kuormausalueiden, ulkoaukkojen tai rakennusten julkisivujen päälle ja se toimii siirtymäelementtinä rakennuksen sisätilojen ja ulkona olevan avoimen ympäristön välillä.

Arkkitehtoninen katos ei ole vain koristeellinen piirre – se on toimiva rakennuselementti, joka hallitsee aurinkoa, sadetta, tuulta ja jalankulkijoiden mukavuutta samanaikaisesti. Se voidaan valmistaa teräksestä, alumiinista, lasista, polykarbonaatista, puusta, kiristetystä kankaasta tai teräsbetonista, ja sen suunnittelua ohjaavat rakennetekniset vaatimukset, paikalliset rakennusmääräykset, materiaalien suorituskykyvaatimukset ja esteettinen tarkoitus. Nykyaikaisessa arkkitehtuurikäytännössä katokset suunnitellaan yhä enemmän tunnuselementeiksi, jotka määrittelevät rakennuksen identiteetin ja sisäänkäyntikokemuksen.

Termi tulee latinan kielestä conopeum ja kreikkalainen konopion , tarkoittaen alun perin päällystettyä peittoa tai verkkoa. Arkkitehtonisessa kontekstissa se sai ensimmäisen kerran laajan käytön gootti- ja renessanssirakennuksissa, joissa ulkonevat kivihuput suojasivat patsaita, oviaukkoja ja ikkunoita. Nykyään katos on kehittynyt paljon historiallisen alkuperänsä ulkopuolelle yhdeksi arkkitehtonisen työkalupakin monipuolisimmista ja ilmeikkäimmistä elementeistä.

Arkkitehtonisen katoksen ensisijaiset toiminnot

Hyvin suunniteltu arkkitehtoninen katos suorittaa useita tehtäviä samanaikaisesti. Näiden toimintojen ymmärtäminen auttaa selittämään, miksi katokset näkyvät lähes kaikissa rakennusluokissa – sairaaloista ja lentokentistä vähittäiskauppoihin ja yksityisasuntoihin.

Sääsuojelu ja ympäristönhallinta

Arkkitehtonisen katoksen tärkein tehtävä on sääsuoja. Se pitää sateen, lumen, rakeiden ja suoran auringon poissa ihmisiltä ja pinnoilta välittömästi alapuolellaan. Rakennuksen sisäänkäynnin yli tämä tarkoittaa, että kävellen tai ajoneuvolla saapuvat vierailijat ovat suojattuja, kun he avaavat ovia, etsivät avaimia, maksavat palveluista tai odottavat kuljetusta. Lastauslaiturin päällä se suojaa tavaroita ja työntekijöitä siirtooperaatioiden aikana. Jalankulkutien yli se laajentaa turvallista käyttökelpoista kiertoa kaikissa sääolosuhteissa.

2,5–3 metrin päähän rakennuksen pinnasta ulkoneva katos tarjoaa tehokkaan sadesuojan noin 30–40 km/h tuulessa , joka kattaa suurimman osan muista kuin myrskysateista. Kuumemmissa ilmastoissa katokset vähentävät alla olevan rakennuksen julkisivun auringon lämpöhyötyä ja vähentävät lasitettujen sisäänkäyntien ja aulojen jäähdytyskuormitusta. Lämpimän ilmaston kaupungeissa tehdyissä tutkimuksissa on mitattu pintalämpötilan alenemista 10–20 °C varjostetulla jalkakäytävällä verrattuna välittömään viereiseen päällysteeseen.

Sisäänkäynnin ja tilahierarkian määrittely

Arkkitehtonisessa suunnittelussa rakennuksen sisäänkäynti on yksi vierailijakokemuksen kriittisimmistä hetkistä. Katos merkitsee ja vahvistaa sisäänkäyntiä luoden luettavan kynnyksen ulko- ja sisäpuolelle. Se viestii lähestyville vierailijoille, minne heidän tulisi mennä, ja viestii rakennuksen tärkeydestä tai luonteesta ennen kuin he edes astuvat ovesta sisään.

Tämä tilatoiminto on erityisen tärkeä suurissa julkisissa rakennuksissa. Esimerkiksi Heathrow'n lentokentän terminaalin 5 pääsisäänkäynnin yllä oleva dramaattinen katos laajentaa terminaalin lasitetun julkisivun laajaksi ylätasoksi, joka samanaikaisesti peittää ajoneuvojen pudotuskaistat ja suuntaa saapuvat matkustajat lähtöselvityshalliin. Katos ei ole vain suoja - se on tilasuunta, mittakaava ja arkkitehtoninen identiteetti tiivistettynä yhdeksi elementiksi.

Julkisivusuojaus ja rakennusvaipan suorituskyky

Katokset suojaavat myös rakennuksen vaippaa suoraan niiden alla. Lasitetun sisääntuloaulan päällä oleva katos vähentää lasiin kohdistuvaa auringonvaloa, laskee sisälämpötilaa ja alentaa ilmastointikustannuksia. Se vähentää myös sisäänkäynnin vieressä olevaa julkisivua pitkin valuvan sadeveden määrää, millä on merkitystä verhousmateriaalien, tiivisteiden ja oviraudan pitkäikäisyyden kannalta. Perintörakennuksissa katokset on joskus jälkiasennettu erityisesti suojaamaan historiallisesti merkittäviä kivi- tai tiilirakenteita jatkuvalta vesialtistukselta.

Brändäys ja arkkitehtoninen ilmaisu

Kaupallisen ja vähittäiskaupan arkkitehtuurissa sisäänkäynnin katos on ensisijainen brändäyspinta. Sen mittakaava, materiaali, väri, valaistus ja muoto vaikuttavat suoraan siihen, miten rakennus – ja siinä oleva organisaatio – nähdään kadulta. Huippuhotellit, lippulaivamyymälät ja yritysten pääkonttori tilaavat usein mittatilaustyönä tehdyt katossuunnittelut, jotka on harkittu yhtä huolellisesti kuin mikä tahansa muu näkyvä osa rakennuksen ulkoa. Luksushotellin sisäänkäynnin valaistu lasi- ja teräskatos viestii hyvin erilaisia ​​arvoja kuin yhteisöliikuntatilojen vetokangaskatos, vaikka molemmilla olisi sama perussuojaustoiminto.

Arkkitehtonisen katoksen tyypit rakenteen ja muodon mukaan

Arkkitehtoniset katokset luokitellaan sen mukaan, kuinka ne on tuettu, miten ne kiinnitetään ja minkä geometrian ne ottavat. Jokaisella rakennetyypillä on erityisiä teknisiä vaikutuksia, kustannusprofiileja ja esteettisiä ominaisuuksia.

Ulokeinen katos

Ulokkeinen katos työntyy vaakasuoraan rakennuksen seinästä ilman tukipylväitä sen ulkoreunassa. Rakenne on kiinnitetty rakennuksen runkoon ja perustuu ulokeperiaatteeseen – seinäkiinnitys siirtää taivutusmomentin rakennuksen rakennejärjestelmään. Tämä tyyppi on erittäin yleinen rakennusten sisäänkäynneissä, koska se pitää katetun alueen vapaana pylväistä, mikä parantaa jalankulkijoiden virtausta ja ajoneuvojen vapaata tilaa.

Ulokkeiset katokset ulottuvat tyypillisesti 1,5–4 metrin etäisyydelle rakennuksen ulkopinnasta , vaikka teräksestä ja lasista valmistetut rakenteelliset esimerkit voivat ulottua 6–8 metriä tai enemmän. Noin 3 metrin päähän katoksen rungon rakenteellinen syvyys kasvaa merkittävästi ja rakennuksen seinään siirtyvät kiinnityskuormat kasvavat huomattaviksi – vaatii rakennesuunnittelijan arvioinnin. Ulokkeiset lasikatokset, jotka on ripustettu ylhäältä terästankojen tai kaapelijärjestelmien avulla, mahdollistavat erittäin ohuet profiilit, jotka näyttävät kelluvan ilman näkyvää rakennetta.

Vapaasti seisova katos

Vapaasti seisova katos tuetaan kokonaan omilla pylväillä tai pylväillä, eikä sitä ole rakenteellisesti kiinnitetty rakennukseen. Se voidaan sijoittaa rakennuksen viereen, pysäköintialueelle, kävelykadun päälle tai julkiselle aukiolle. Koska sen kuormat kulkeutuvat kokonaan maahan oman rakenteensa kautta, se ei kuormita rakennuksen runkoa. Tämä tekee vapaasti seisovista katoksista soveltuvia jälkiasennukseen paikkoihin, joissa olemassa oleva rakennus ei kestä lisäkuormia.

Suuret vapaasti seisovat katokset ovat yleisiä huoltoasemien etupihoissa, läpiajotiloissa, linja-autokeskuksissa ja ulkotorilla. Huoltoaseman katoksen pinta-ala on tyypillisesti 500–1500 neliömetriä, ja sen on oltava vähintään 5,5 metrin korkeudessa säiliöajoneuvoille pääsyä varten. Näissä suurijänteisissä vapaasti seisovissa katoksissa käytetään teräksisiä portaalirunko- tai ristikkorakenteita leveiden pilarittomien jänteiden saavuttamiseksi.

Vetokankainen katos

Vetokatokset käyttävät erittäin lujaa arkkitehtonista kangasta, joka pidetään jännityksessä mastojen, kaapeleiden ja ankkuripisteiden välissä luomaan kaarevia, veistoksellisia yläpintoja. Toisin kuin jäykät katokset, vetorakenteet saavuttavat vakauden geometrian avulla – kaksinkertaisesti kaareva antiklastinen muoto (satulamuoto), joka on yleinen vetokatoksissa, on luonnostaan ​​jäykkä, kun kangas on jännityksen alaisena. Itse kangas on tyypillisesti kudottua PTFE-pinnoitettua lasikuitua tai PVC-pinnoitettua polyesteriä, joiden molempien elinajanodote on 20–30 vuotta ulko-olosuhteissa.

Vetokankaiset katokset ovat suosittuja urheilustadioneilla, lentokentillä, kauppakeskuksissa ja julkisilla aukioilla, joissa tarvitaan suuria katettuja alueita ilman raskaita rakennepylväitä. Denverin kansainvälisen lentokentän katto on yksi tunnetuimmista esimerkeistä – sen valkoinen PTFE-kangaskatos, joka ulottuu yli 33 000 neliömetriä, luo dramaattisia huippuja, jotka viittaavat länteen näkyviin Kalliovuoriin. Vetokankaiset katokset voivat ulottua pilarittomille etäisyyksille 20–60 metriä tai enemmän , mikä tekee niistä tehokkaita silloin, kun muut rakenteelliset järjestelmät vaatisivat välitukia, jotka katkaisevat näkölinjat tai jalankulkijoiden liikkeen.

Lasinen katos

Lasikatosissa käytetään laminoituja turvalasipaneeleja, jotka on tuettu teräs- tai alumiinirakennerungolla tai ripustettu ylhäältä ruostumattomilla teräksillä ja kaapeleilla. Niitä arvostetaan niiden läpinäkyvyyden vuoksi – lasikatos päästää luonnonvaloa alla olevaan tilaan ja tarjoaa silti sääsuojan, mikä on erityisen tärkeää lasitettujen sisäänkäyntien ja aulojen kohdalla, joissa avoimuuden tunteen säilyttäminen on suunnittelun prioriteetti.

Rakennekatoksissa käytettävä lasi on aina laminoitua, polyvinyylibutyraalilla (PVB) tai ionoplastisella välikerroksella, joka pitää lasinpalat koossa paneelin rikkoutuessa. Rakennusmääräysten mukaan arkkitehtuurikatosten kattolasien on useimmilla lainkäyttöalueilla oltava laminoitua lasia, jossa on vähintään kaksi kerrosta , juuri siksi, että putoava lasisirpale aiheuttaa vakavan riskin alla oleville ihmisille. Frittiä tai keramiikkapinnoitettua lasia käytetään yleisesti vähentämään auringon lämmön nousua ja häikäisyä säilyttäen samalla visuaalinen läpinäkyvyys alhaalta päin.

Polykarbonaattinen katos

Polykarbonaattilevy on suosittu vaihtoehto lasille arkkitehtonisissa katoksissa, joissa hinta, paino ja iskunkestävyys ovat etusijalla ensiluokkaisen ulkonäön sijaan. Kaksiseinäiset tai moniseinäiset polykarbonaattipaneelit tarjoavat huomattavasti paremman lämmöneristyskyvyn kuin lasi ja ovat iskunkestäviä – tärkeä ominaisuus rakeilla alttiilla alueilla. Ne ovat noin 50 kertaa iskunkestävämpiä kuin vastaavan paksuinen lasi, ja ne painavat noin kuudesosan siitä. Polykarbonaatti naarmuuntuu kuitenkin helpommin, kellastuu ajan myötä ilman UV-stabiloituja pinnoitteita, ja sitä pidetään yleensä kaupallisissa sovelluksissa lasia heikompilaatuisena viimeistelynä.

Kiinteä kattokatos betonista, teräksestä tai puusta

Jotkut arkkitehtoniset katokset rakennetaan rakennuksen perusrakenteen jatkeiksi, ja niissä on kiinteät katot teräsbetonista, teräslaudoista tai puusta. Nämä ovat pysyvimmät ja rakenteellisesti kestävimmät vaihtoehdot, jotka on suunniteltu rakennuksen kiinteäksi osaksi eikä kiinnityksiksi tai lisäyksiksi. Teräsbetonikatokset ovat yleisiä brutalistisessa ja modernistisessa arkkitehtuurissa, jossa katos usein lukee massiivisena vaakatason, joka kelluu sisäänkäynnin yläpuolella. Puukatoksia käytetään yhä enemmän nykyaikaisessa kestävässä arkkitehtuurissa, ja ristiinlaminoidut puupalkit (CLT) tai liimapuupalkit luovat lämpimiä, luonnollisen näköisiä kattorakenteita, jotka edistävät rakentamisen sertifiointikohteita, kuten LEED tai Green Star.

Arkkitehtonisten katosmateriaalien vertailu

Materiaalin valinta on yksi tärkeimmistä päätöksistä katossuunnittelussa. Se vaikuttaa rakenteelliseen suorituskykyyn, kunnossapitovaatimuksiin, käyttöikään, kustannuksiin ja katoksen yleiseen visuaaliseen luonteeseen rakennuksen arkkitehtuurissa.

Arkkitehtonisen katoksen historiallinen kehitys

Katos on ollut rakennetun arkkitehtuurin piirre tuhansia vuosia, ja sen historian jäljittäminen paljastaa, kuinka syvälle se on upotettu ihmisten tapaan ajatella kynnyksistä, suojasta ja tärkeiden tilojen artikulaatiosta.

Muinaiset ja klassiset alkuperät

Muinaisessa egyptiläisessä, kreikkalaisessa ja roomalaisessa arkkitehtuurissa ulkonevat reunalistat ja temppelin portikot suorittivat katoksen kaltaisia tehtäviä – suojasivat oviaukkoja ja siirtymätiloja samalla kun ne osoittivat asemaa ja pyhää merkitystä. Kreikkalainen temppeliportico pylväikköineen ja ulkonevin koristeineen on rakenteellisesti vapaasti seisova katos: katettu kynnys sellan pyhän sisäosan ja sen takana olevan avoimen alueen välillä. Roomalaiset laajensivat tätä periaatetta kansalaisarkkitehtuuriin taidokkaasti sisustetuilla ulkonevilla huppuilla foorumin sisäänkäyntien ja kylpytalojen ovien yläpuolella.

Goottilaiset ja renessanssit katot

Goottilaisessa katedraaliarkkitehtuurissa katoksesta tuli erittäin hienostunut koriste- ja suojaava elementti. Kivikatokset – joita kutsuttiin baldakiineiksi tai siboriumiksi, kun ne sijoitettiin alttarien päälle, ja hupun muotit tai tippumuotit oviaukkojen ja ikkunoiden päälle – olivat olennainen osa goottilaista arkkitehtuurisanastoa. Goottilaisen katedraalin julkisivun kolmiportainen järjestely, jonka syvälle upotetut oviaukot suojataan krokettien, päällystysten ja veistosohjelmien kanssa kaiverretuilla kivikatoksilla, edustaa katos arkkitehtonisesti kunnianhimoisinta. Nämä kivihuput suojasivat kaiverrettuja hahmoja tympanissa ja oven karmeissa sadeeroosiolta ja lisäsivät visuaalista painoarvoa ja hierarkiaa sisäänkäynnin koostumukseen.

Renessanssin arkkitehtuuri tulkitsi katoksen uudelleen klassisten muotojen avulla – ulkoneva klassinen entabletuuri, päätyovi ja pylväsporte-cochère suorittivat katoksen toimintoja viitaten roomalaiseen ennakkotapaukseen. Porte-cochère, kirjaimellisesti "vaunuportti", tuli vakiona aristokraattisissa taloissa ja myöhemmin suurissa hotelleissa ja siviilirakennuksissa 1700- ja 1800-luvuilla.

Modernismi ja rakennekatos

1900-luvun moderni liike muutti katoksen koristeellisesta piirteestä uusien materiaalien ja rakennustekniikoiden rakenteelliseksi ilmentymäksi. Le Corbusier käytti ohuita betonilaattoja vaakasuuntaisina pohjina ja sisäänkäyntikatoksina Unité d'Habitationin kaltaisissa rakennuksissa, ja se käsitteli katosa puhtaana tektonisena elementtinä – ei koristelua, ei historistisia viittauksia, vain rehellinen ilmaus teräsbetonin kyvystä heijastua vaakasuoraan ilman tukea. Mies van der Rohen Barcelonan paviljonki käytti mahdottoman ohutta, leijuvaa kattotasoa, joka toimi katoksena koko sävellyksen päällä ja määritteli uudelleen, mikä voisi olla suojaava yläelementti materiaalitalouden ja tiladraaman kannalta.

Sodan jälkeinen aika toi vetorakenteet yleiseen arkkitehtoniseen käyttöön. Frei Oton työ vetolujuuskatoksen suunnittelussa – tunnetuin Münchenin olympiastadionin kaapeliverkkokatto, joka valmistui vuonna 1972 – osoitti, että kangas- ja kaapelijärjestelmät pystyivät kattamaan valtavia alueita minimaalisella materiaalilla luoden rakenteita, jotka ovat poikkeuksellisen keveitä ja visuaalisesti läpinäkyviä. Tämä työ kertoi suoraan seuraavien vuosikymmenten vetokatosarkkitehtuurista.

Arkkitehtonisen katoksen suunnittelu: Tärkeimmät suunnittelu- ja suunnittelunäkökohdat

Katoksen suunnittelu, joka toimii luotettavasti sen käyttöiän ajan, vaatii huolellista huomiota rakenteellisiin, ympäristöllisiin ja sääntelytekijöihin. Seuraavat näkökohdat koskevat lähes kaikkia arkkitehtonisia katosprojekteja mittakaavasta riippumatta.

Rakenteellisen kuormituksen analyysi

Jokainen kuomu on suunniteltava kestämään käytön aikana kokemansa kuormat. Näitä ovat:

• Kuollut kuorma: Katoksen rakenteen ja sen päällystemateriaalin omapaino. Tyypillisen kaupallisen sisäänkäynnin päällä oleva teräs- ja lasikatos voi painaa 80–150 kg kattopinta-alan neliömetriä kohden.
• Tuulikuorma: Tyypillinen ohjaava kuorma katoksen suunnittelussa. Katokset ovat näkyviä rakenteita, jotka ovat alttiina sekä alaspäin suuntautuvalle paineelle että tuulen ylöspäin suuntautuvalle imulle. Sykloni- tai hurrikaanivyöhykkeellä tuulen kuormitus voi ylittää 2,5 kPa paljailla katosten pinnoilla, mikä aiheuttaa merkittäviä rakenteellisia vaatimuksia.
• Lumikuorma: Kylmemmässä ilmastossa kerääntynyt lumi voi aiheuttaa huomattavia kuormia. 300 mm:n lumen syvyys tasaisella katoksella edustaa noin 1,0–1,5 kPa lisäkuormitusta – riittää alimääritellyn rakenteen romahtamiseen.
• Huoltokäyttökuorma: Rakennusmääräykset edellyttävät yleensä katoksia kantamaan vähintään 0,5–1,0 kPa:n huoltokuormitus, jotta ne voidaan puhdistaa, korjata ja tarkastaa.
• Seisminen kuormitus: Maanjäristysalttiilla alueilla katosliitokset on suunniteltava siten, että ne kestävät seismisen tapahtuman aikana syntyviä dynaamisia kuormituksia rakennuksesta irtoamatta.

Viemäröintisuunnittelu

Katokset keräävät sadevettä, ja sen hallinta on kriittinen suunnitteluvaatimus. Tasainen katos, jossa ei ole kaltevuutta, kerää vettä, nopeuttaa kalvon hajoamista, lisää rakenteellista kuormitusta ja lopulta vuotaa. Rakennussäännöt ja hyvien käytäntöjen standardit edellyttävät yleensä vähintään 1:60 (noin 1°) putoamista mille tahansa katospinnalle Useimmat suunnittelijat määrittävät 1:40 tai jyrkemmän luotettavan vedenpoiston takaamiseksi. Vettä voidaan ohjata katoksen kehällä oleviin kouruihin ja syöksyputkiin, keskeisiin viemäröintipisteisiin tai antaa pudota vapaasti katoksen reunasta suunnittelun ominaisuutena (kaskadiefekti, joka on joskus tarkoituksella sisällytetty nykyaikaiseen arkkitehtuuriin).

Lasi- ja polykarbonaattikatoksissa pinnasta valuva sadevesi on myös huoltotehtävä – se kerää mineraalikiveä ja ympäristön likaa, joka voi värjätä katoksen ja vähentää valonläpäisyä ajan myötä. Suunnittelu helppoon puhdistukseen pääsyä varten ja itsepuhdistuvien lasipinnoitteiden määrittäminen (jotka käyttävät titaanidioksidifotokatalyysiä hajottaakseen orgaanisia kerrostumia) vähentävät pitkän aikavälin huoltotaakkaa merkittävästi.

Rakennusmääräysten ja suunnittelun noudattaminen

Arkkitehtoniset katokset ovat rakennuselementtejä, ja niihin sovelletaan rakennusmääräyksiä kaikilla lainkäyttöalueilla. Keskeisiä vaatimustenmukaisuusalueita ovat:

• Vähimmäisvarakorkeudet jalankulkuteiden ja ajoneuvoreiteillä. Useimmat koodit edellyttävät vähintään 2,4 metrin korkeutta jalankulkuteiden yläpuolella ja 4,2–5,5 metriä ajoneuvoreittien yläpuolella, ja kuorma-autojen kulkuväylillä on oltava korkeammat tilat.
• Katon lasien turvallisuusvaatimukset — laminoidun lasin tekniset tiedot ja kehystysstandardit, joilla estetään sirpaleiden putoaminen alla olevien ihmisten päälle.
• Palonkestävyysvaatimukset, erityisesti kun katokset ovat lähellä kiinteistön rajoja tai viereisiä rakennuksia.
• Suojelluilla alueilla ja suojeluvyöhykkeillä saatetaan vaatia suunnitteluhyväksyntä paikallisilta muinaisviranomaisilta, ennen kuin katos voidaan asentaa myös ei-perintökohteisiin.
• Monilla lainkäyttöalueilla kaikki yleisen kävelytien tai tien yli ulottuvat katokset edellyttävät paikallisen valtuuston tai tieviranomaisen hyväksyntää sekä vuotuisen vuokra- tai lupamaksun julkisen alueen yläpuolella olevan ilmatilan käytöstä.

Kiinnitys rakennuksen rakenteeseen

Katoksen kiinnittäminen rakennukseen on usein teknisesti vaativin näkökohta sen suunnittelussa. Ulokekatoksissa liitoksen on siirrettävä taivutusmomentti, leikkaus- ja aksiaalivoimat rakennuksen rakennerunkoon – ei vain julkisivun verhoukseen. Tämä tarkoittaa yleensä sitä, että katoksen ensisijaiset rakenneosat liitetään suoraan rakennuksen betonilaattaan, teräspilareihin tai rakenteellisiin muurattuihin seiniin valuankkureilla tai jälkiasennetuilla ankkuripulteilla. Ulokekatoksen rakenteellinen kiinnitys olemassa olevaan rakennukseen tulee aina arvioida rakennesuunnittelijan toimesta varmistaakseen, että rakennuksen runko kestää lisätyt kuormat, erityisesti jälkiasennustilanteissa, joissa alkuperäisessä suunnittelussa ei ehkä ole ennakoitu katoskuormia.

Merkittäviä arkkitehtonisia katosesimerkkejä ympäri maailmaa

Jotkut vakuuttavimmista osoituksista siitä, mitä arkkitehtoninen katos voi saavuttaa, tulevat tutkimalla maamerkkejä, joissa katos on keskeinen rakennuksen identiteetin ja suorituskyvyn kannalta.

Great Court British Museumissa Lontoossa

Foster Partnersin suunnittelema ja vuonna 2000 valmistunut Great Court -katos on British Museumin kahden hehtaarin keskuspihan peittävä teräs- ja lasiristikkokatto. Kattorakenne koostuu 3 312 ainutlaatuisesta kolmionmuotoisesta lasipaneelista, jotka on tuettu teräsristikolla, eikä kahta identtistä paneelia ole suunnittelun geometrisen monimutkaisuuden vuoksi. Katos muutti suurelta osin saavuttamattoman ulkopihan yhdeksi Euroopan suurimmista katetuista julkisista tiloista, ja se houkutteli vuosittain noin 6 miljoonaa kävijää. Yli 800 tonnia painava lasikatto on valmistettu ja asennettu museon päivittäistä toimintaa häiritsemättä. — Merkittävä rakennuslogistiikan saavutus erittäin ahtaalla Lontoon keskustan alueella.

Denver International Airport Tensile Roof, USA

Denverin kansainvälisen lentokentän Jeppesen-terminaalissa on yksi maailman suurimmista vetokangaskatoista. Vuonna 1995 valmistunut katto kattaa noin 33 000 neliömetriä, ja se on valmistettu kaksikerroksisesta PTFE-pinnoitetusta lasikuitukankaasta, joka on venytetty 34 teräsmaston väliin, mikä luo sarjan huippuja ja laaksoja, jotka kohoavat korkeimmasta kohdastaan ​​27 metriin. Valkoinen kangas heijastaa noin 90 % tulevasta auringon säteilystä, mikä vähentää merkittävästi terminaalin jäähdytyskuormitusta sen laajoista lasitetuista päätyseinistä huolimatta ja siirtää pehmeää, hajaa luonnonvaloa kaikkialle sisätiloihin. Rakenteen on suunnitellut Fentress Bradburn Architects, ja sen vetokaton on suunnitellut Severud Associates.

Metropol Parasol, Sevilla, Espanja

Jürgen Mayer H. Architectsin suunnittelema ja vuonna 2011 valmistunut Metropol Parasol on vapaasti seisova puukatosrakenne Plaza de la Encarnaciónilla Sevillan keskustassa. Noin 150 metriä pitkä ja 70 metriä leveä sitä kutsutaan usein maailman suurimmaksi puurakenteeksi. Aurinkovarjon muoto – pääasiassa jättimäinen katos kuudella sienenmuotoisella pylväällä – varjostaa alapuolella olevaa julkista aukiota, ja sen alla on tori, alla arkeologinen museo ja yläpuolella katolla oleva kävelytie. Rakenne on valmistettu laminoiduista puupaneeleista, jotka on liimattu polyuretaaniliimalla ja päällystetty vedenkestävällä polyuretaanipinnoitteella. Se toimii silmiinpistävänä esimerkkinä siitä, kuinka arkkitehtonisesta katoksesta voi tulla oma rakennus – katettu julkinen tila, joka määrittelee uudelleen kokonaisen kaupunkialueen.

Apple Storen katokset

Applen Foster Partnersin kanssa kehitetty vähittäismyyntiarkkitehtuuri käyttää katoselementtejä keskeisinä suunnitteluvälineinä. Apple Fifth Avenuen kuution sisäänkäynnin yläpuolella New Yorkissa ripustettu lasikatos – 10-metrinen lasikuutio, jossa lieriömäinen lasihissi laskeutuu maanalaiseen kauppaan – toimii sekä katoksena että arkkitehtonisena maamerkkinä. Apple Park Visitor Centerissä Cupertinossa 80 metriä molemmilla puolilla oleva hiilikuitukatos ulokee rakennuksen lasiseinien yli ilman näkyviä sisäpylväitä, mikä luo vaikutelman kelluvasta tasosta läpinäkyvän kotelon päällä. Nämä esimerkit osoittavat, kuinka katos, kun se on suunniteltu korkeimmalla tasolla, tulee projektin määrittäväksi arkkitehtoniseksi eleeksi.

Katos kestävässä ja vihreässä rakennussuunnittelussa

Vihreän rakennuksen sertifioinnin ja ilmastoon reagoivan suunnittelun yhteydessä arkkitehtonisella katoksella on yhä tärkeämpi rooli passiivisena ympäristönhallintastrategiana.

Aurinkovarjostus ja lämpötehokkuus

Katos, joka on sijoitettu etelään (pohjoisella pallonpuoliskolla) tai pohjoiseen (eteläisellä pallonpuoliskolla) olevien lasiseinien päälle, voi merkittävästi vähentää aurinkolämpöä näiden pintojen kautta kesäkuukausina, kun auringon kulma on korkea. Kiinteä vaakasuora katos, joka on suunniteltu leveysasteelle 35° N ja joka ulkonee 1,5 metrin päähän rakennuksen ulkopinnasta, varjostaa alapuolellaan olevia lasituksia noin neljäksi kuukaudeksi kesällä samalla, kun se antaa matalan talven auringon tunkeutua ja tuottaa passiivista aurinkolämpöä. Oikein suunnitellut aurinkovarjostimet voivat vähentää liikerakennusten jäähdytysenergian kulutusta 15–30 %. lämpimän ilmaston paikoissa ja lahjoittamalla suoraan LEED-, BREEAM- tai Green Star -energiapisteisiin.

Aurinkosähköihin integroidut katokset

Rakennuksiin integroitu aurinkosähkö (BIPV) katoskatoissa edustaa kasvavaa kestävän arkkitehtikäytännön aluetta. Katoskatolla aurinkopaneeleilla on kaksi tehtävää: se tarjoaa katetun suojan alla ja tuottaa uusiutuvaa sähköä yläpuolella. Pysäköintikatokset ovat erityisen tuottavia sovelluksia – katospinnat ovat muiden rakenteiden esteettömiä, optimaalisessa kulmassa aurinkoa kohti ja peittävät suuria alueita, jotka muuten olisivat tuottavia vain ajoneuvojen pysäköinnissä. 1 000 neliömetrin parkkikatos korkeatehoisilla yksikiteisillä PV-paneeleilla, joiden teho on 200 W/m², tuottaisi noin 200 kWp asennettua aurinkoenergiaa, mikä riittää kompensoimaan keskikokoisen kaupallisen toimistorakennuksen sähkönkulutuksen. Useat suuret vähittäiskauppiaat ja liikekiinteistöjen kehittäjät Euroopassa ja Australiassa ovat nyt asentaneet aurinkokatoksia satoihin pysäköintialueisiin osana hiilidioksidipäästöjen vähentämisstrategiaansa.

Vihreät ja elävät katokset

Elävät katosrakenteet, jotka yhdistävät istutettua kasvillisuutta kattopäällysteeseen, yhdistävät perinteisen katoksen toiminnot viherkaton tai pystypuutarhan toimintoihin. Istutettu katos tarjoaa varjoa lehtien peitteen kautta läpinäkymättömien tai läpinäkyvien paneelien sijaan, mikä tarjoaa haihtumisjäähdytyksen hyödyt kasvien siirtäessä kosteutta. Istutetun katoksen jäähdytysvaikutus sen alla olevaan tilaan voi olla 3–7°C voimakkaampi kuin tavanomaisen kiinteän katoksen kesäolosuhteissa istutuksen tiheydestä ja lajista riippuen. Näitä rakenteita löytyy kauppakeskusten ruokakentiltä, ​​lentokenttien terminaaleista ja julkisista aukioista, joissa biofiilisiä suunnitteluperiaatteita sovelletaan asukkaiden hyvinvoinnin parantamiseen ja kaupunkien lämpösaarekevaikutuksen vähentämiseen rakennusten mittakaavassa.

Arkkitehtoninen katos vs. liittyvät arkkitehtoniset elementit

Useat arkkitehtoniset elementit liittyvät läheisesti katokseen ja joskus sekoitetaan siihen. Erotusten ymmärtäminen selventää sekä suunnittelusanastoa että toiminnallista tarkoitusta.

Käytännön opas arkkitehtonisen katoksen määrittämiseen

Arkkitehdeille, projektipäälliköille ja rakennusten omistajille, jotka määrittävät katos, seuraava tarkistuslista kattaa kriittiset päätökset ja tiedot, jotka on ratkaistava ennen kuin katossuunnitelma voidaan hinnoitella ja dokumentoida riittävästi rakentamista varten.

Laajuus ja suorituskykyvaatimukset

• Mitä katos peittää? Jalankulkusisäänkäynti, ajoneuvon pudotus, lastauslaituri, ulkoruokailutila tai kävelytieyhteys?
• Mikä sääsuojaustaso vaaditaan? Täysi vedeneristys, vain UV-varjostus vai yhdistelmä?
• Mikä on vaadittava vähimmäisvarakorkeus alla olevan alueen yläpuolella?
• Onko katos ulotettava rakennuksesta, vapaasti seisova pilareihin vai ripustettava ylhäältä?
• Onko rakennuksen rakenteella vahvistettu kyky kestää katoskiinnityskuormia, vai pitääkö tämä arvioida?

Suunnittelu ja esteettiset näkökohdat

• Mitkä materiaalit ovat sopusoinnussa rakennuksen arkkitehtonisen kielen kanssa?
• Onko läpinäkyvyys toivottavaa – lasia, polykarbonaattia tai avointa verkkoa? Vai onko opasiteetti parempi sääsuojauksen ja visuaalisen yksityisyyden vuoksi?
• Onko olemassa perintö- tai suunnittelurajoitteita, jotka rajoittavat materiaalivaihtoehtoja, projektiomittoja tai ulkonäköä?
• Sisällytetäänkö integroitu valaistus, opasteet, kaiuttimet tai viemäri?

Arkkitehtonisten katosten kustannusten vertailuarvot

Katoksen kustannukset vaihtelevat valtavasti rakenteen tyypin, materiaalin ja monimutkaisuuden mukaan. Seuraavat likimääräiset vaihteluvälit antavat suuruusluokan ohjeita budjetin suunnitteluun, pois lukien GST/ALV ja asiantuntijapalkkiot:

• Vakio alumiini- ja polykarbonaattikatos sisäänkäynnin päällä: 800–2500 dollaria per asennettu neliömetri
• Teräs- ja lasikatos, kaupallinen laatu: 2 000–5 000 dollaria asennettua neliömetriä kohti
• Ensiluokkainen arkkitehtoninen lasikatos mittatilaustyönä tehdyillä yksityiskohdilla: 5 000–12 000 dollaria asennettua neliömetriä kohti
• Suuren jänteen vetolujuuskangaskatos: 600–1 800 dollaria per asennettu neliömetri, riippuen monimutkaisuudesta ja maston korkeudesta
• Vapaasti seisova teollisuusteräskatos (esim. lastauslaituri tai huoltoasema): 400–900 dollaria neliömetriltä asennettuna

Nämä luvut ovat vain suuntaa-antavia ja vaihtelevat merkittävästi sijainnin, käyttökohteen, maaperän ja rakennushetken markkinaolosuhteiden mukaan. Luotettavaa budjettisuunnittelua varten tarvitaan aina yksityiskohtainen määrämittaajan arvio tai urakoitsijatarjous.
